Nová verze AutoCAD 2017 bude na trh uvedená v pondělí 21.3.2016. Náš lektor Jakub Špaček si již novou verzi AutoCAD 2017 vyzkoušel. Podívejte se, jak AutoCAD 2017 hodnotí.




Když se mi začátkem března dostala do rukou na otestování „předsériová“ verze AutoCADu 2017, byl jsem velmi zvědavý, jestli nám Autodesk připravil nějakou převratnou novinku, nebo jen pár drobných vylepšení. Můžu říci, že jsem byl nakonec potěšen. Ostrá verze 2017 je již na trhu, tak podívejme podrobněji, co nás v ní čeká nového.

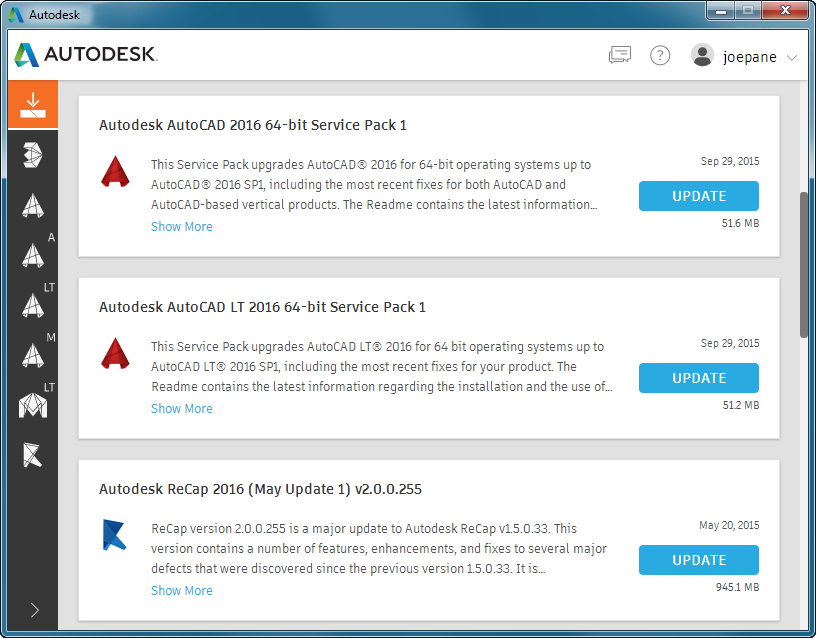

Hned po instalaci je malým překvapením Autodesk Home – okno umožňující pohodlnou kontrolu nad všemi aktualizacemi a záplatami aktuálně nainstalovaných aplikací z dílny Autodesku. Jednoduché a intuitivní. Aktualizaci lze provést jediným kliknutím, jednodušeji to už nejde.


AutoCAD 2017 - Autodesk Home AutoCAD 2017 - Autodesk Home

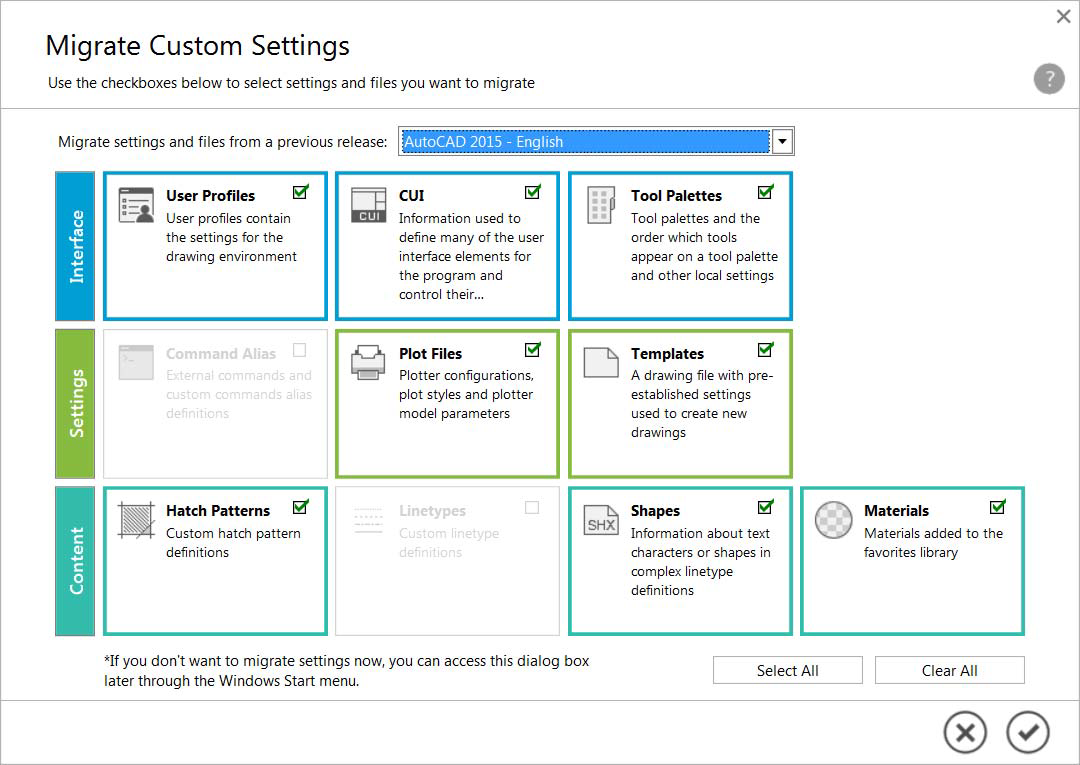

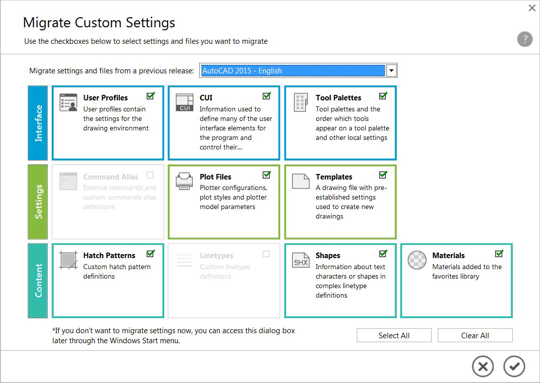

Pokud máme nainstalováno a aktualizováno, pravděpodobně bude následovat migrace nastavení – zde je vidět změna k lepšímu. Jasně a jednoduše lze identifikovat a vybrat, co bude předmětem migrace.


AutoCAD 2017 - Migrace nastavení AutoCAD 2017 - Migrace nastavení

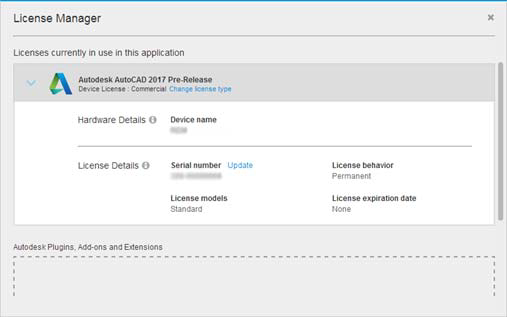

Změnu ve správě licencí lze pozorovat už při instalaci – dotaz na sériové číslo a kód produktu následuje až po instalaci, nikoli na jejím začátku, jak bylo doposud zvykem. Nový správce licencí s sebou přinesl přehlednější prostředí a možnosti změnit sériové číslo (licenci). O asi není pro většinu uživatelů nic převratného. Ovšem další drobnost potěší pravděpodobně uživatele síťových licencí – při ztrátě spojení se serverem je k dispozici nově možnost ručního, nebo automatického uložení práce.


AutoCAD 2017 - Správce licencí AutoCAD 2017 - Správce licencí

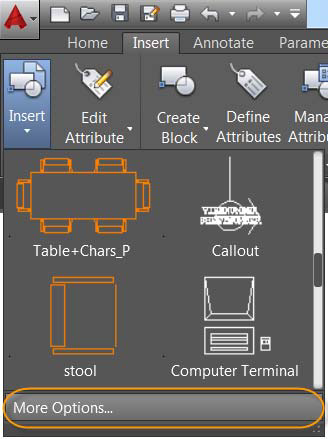

Přesuňme se ale konečně k uživatelskému prostředí. Copak nám zde tvůrci přichystali nového? Novinka, kterou lze lehce přehlédnout je schovaná v dialogu Vložit v panelu blok. Větší zobrazení náhledu bloků potěší a pokud roztáhneme vyjížděcí panel a zvětšíme tak jeho velikost, dostáváme velmi přehlednou nabídku bloků. Ocenitelnou drobností je i automatické dokončování textu v poli „Název“ při tvorbě bloku. Zvláště při vytváření většího množství bloků s podobným názvem.


AutoCAD 2017 - vkládání bloků AutoCAD 2017 - vkládání bloků

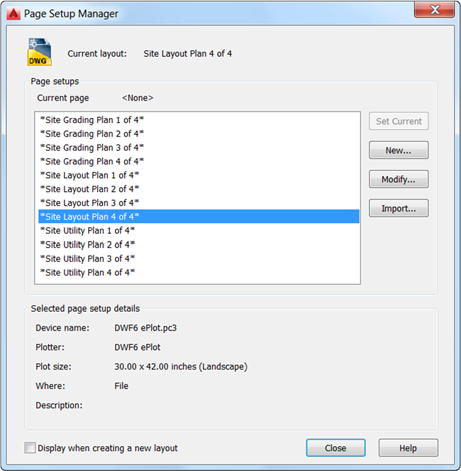

Z mého pohledu mám radost i nad další maličkostí. Okno Správce nastavení stránky lze konečně roztáhnout do výšky, nikoli jen do šířky, jako v předchozích verzích. Při práci s větším množstvím rozvržení ušetříme určitě několik kliknutí navíc.


AutoCAD 2017 - správce nastavení stránky AutoCAD 2017 - správce nastavení stránky

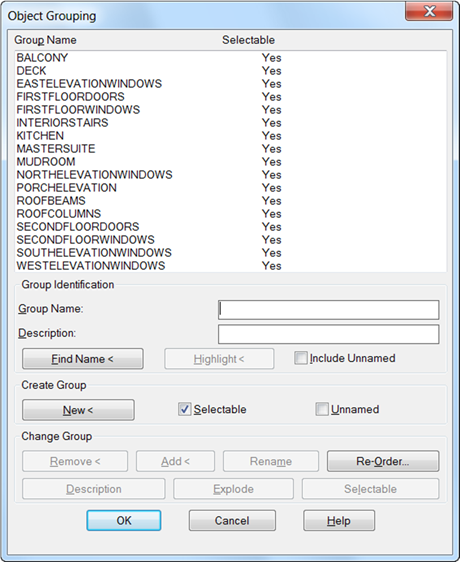

Stejně tak i Správce skupin nám letos poněkud povyrostl. Sice jej nelze zvětšovat libovolně, ale nyní alespoň ukazuje o 6 skupin více.


AutoCAD 2017 - správce skupin AutoCAD 2017 - správce skupin

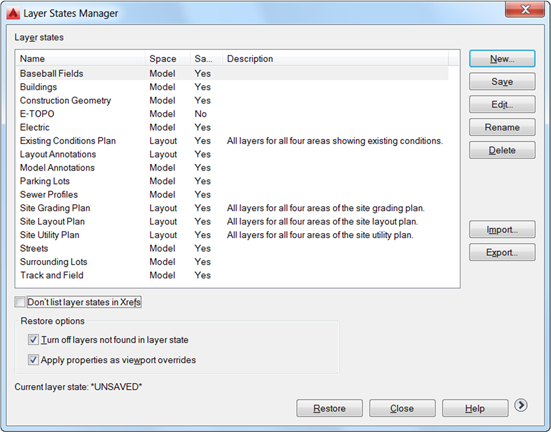

Správce stavů hladiny je dalším oknem, které lze libovolně zvětšovat.


AutoCAD 2017 - Správce stavů hladiny AutoCAD 2017 - Správce stavů hladiny

A opět nárůst počtu zobrazovaných řádků, tentokrát v dialogu Upravit atributy.


AutoCAD 2017 - dialog Upravit atributy AutoCAD 2017 - dialog Upravit atributy

Opustíme-li nové možnosti zvětšování dialogů, dostaneme se k něčemu již podstatně zajímavějšímu - Asociativní osy a středové značky.


AutoCAD 2017 - Asociativní osy a středové značky AutoCAD 2017 - Asociativní osy a středové značky

Funkce, která po dlouhá léta chyběla většině uživatelů. Nejprve k osám. Osy se opravdu povedly, jednoduchý způsob vytváření z nich činí velmi silný nástroj. Mohu říci, že tohle opravdu v AutoCADu chybělo.


AutoCAD 2017 - osy AutoCAD 2017 - osy

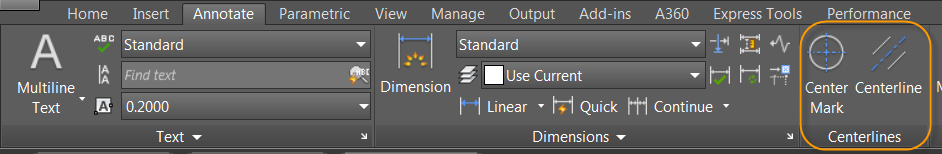

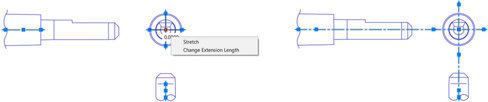

A nyní ke středovým značkám. Tady už budu trochu rezervovanější. Pozitivní je, že jsou asociativní a se změnou objektu se mění.


AutoCAD 2017 - středové značky AutoCAD 2017 - středové značky

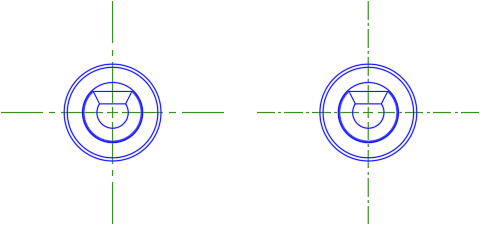

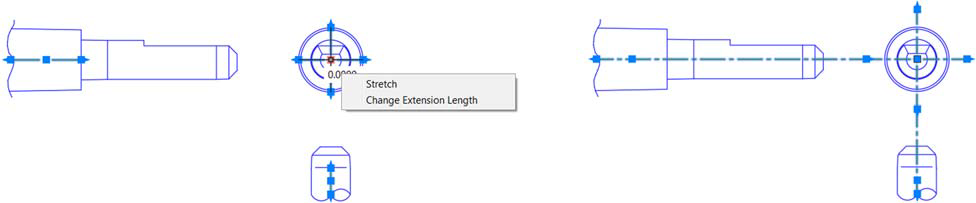

Ovšem našly by se i dva malé problémy. První je nastavení. Díky absenci jakéhokoli dialogu probíhá nastavování kompletně prostřednictvím vlastností, nebo případně proměnných a to není v dnešní době zrovna uživatelský standard. Druhý problém s prvním trochu souvisí a je zřejmý již z předchozích obrázků. Středová značka je opravdu středová značka, ne křížení dvou os a ve svém středu má opravdu křížek, který nerespektuje zvolený typ čáry. Pokud budeme chtít, aby značka vypadala jako složená z os, budeme muset ručně ve vlastnostech „ladit“ velikost a to není zrovna nejefektivnější způsob.

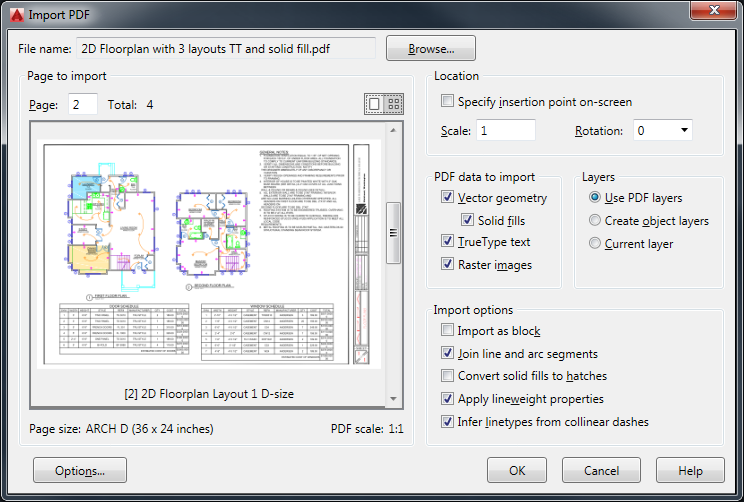

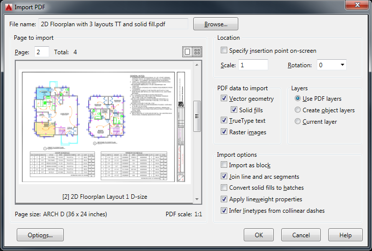

Po nadšení a částečném rozladění u středových značek následuje další překvapení. A tentokrát musím říct, že opravdu velmi pozitivní. Týká se souborů PDF – Už několik verzí zpět podporuje AutoCAD tvorbu PDF souborů, které obsahují informace o hladinách. Pokud správně vyexportujeme PDF, lze v obyčejném Readeru ovládat zobrazení hladin. Po podložení do výkresu lze ovládat hladiny i v AutoCADu. Letos ovšem přibyla obrovská novinka – nástroj PDF Import, který umí ze správně vytvořeného PDF vygenerovat opět regulérní entity AutoCADu!


AutoCAD 2017 - import PDF AutoCAD 2017 - import PDF

Jak lze vidět na obrázku – importovaná data dokážou použít původní hladiny, identifikují rastrovou grafiku, texty se převedou na regulérní objekty textu, lze vložit jako blok, spojit navazující geometrii do křivek…

Uvidíme, jak se osvědčí v praxi, nicméně považuji tuto funkci za největší překvapení v nové verzi a za velice silný nástroj, otevírající další možnosti komunikace při spolupráci na různorodých projektech.

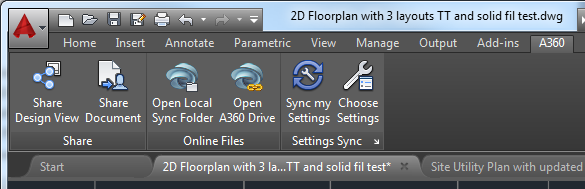

Další změny lze zaznamenat i v kartě A360. Byly vypuštěny některé zastaralé a nevyužívané funkce a nově přibyl nástroj Share Design View pro jednodušší sdílení dat bez obav z cizího přístupu k originálním DWG souborům.


AutoCAD 2017 - karta A360 AutoCAD 2017 - karta A360

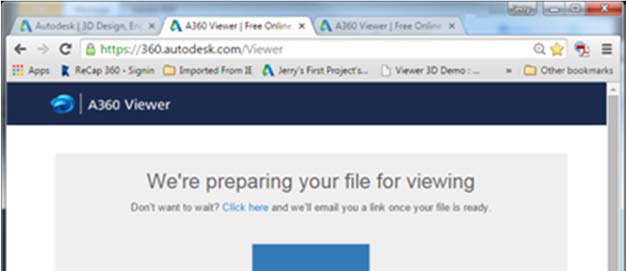

Zde oceňuji i podporu prohlížečů Internet Explorer, Chrome, Firefox a Safari. Dle oficiálních informací i všech dalších, které jsou schopny zpracovat 3D WebGL grafiku.


AutoCAD 2017 - podpora ve webových prohlížečích AutoCAD 2017 - podpora ve webových prohlížečích

Pokrok v 3D tisku je obecně nezastavitelný a AutoCAD samozřejmě reaguje na vývoj a trendy v této progresivní technologii.


AutoCAD 2017 - 3D tisk AutoCAD 2017 - 3D tisk

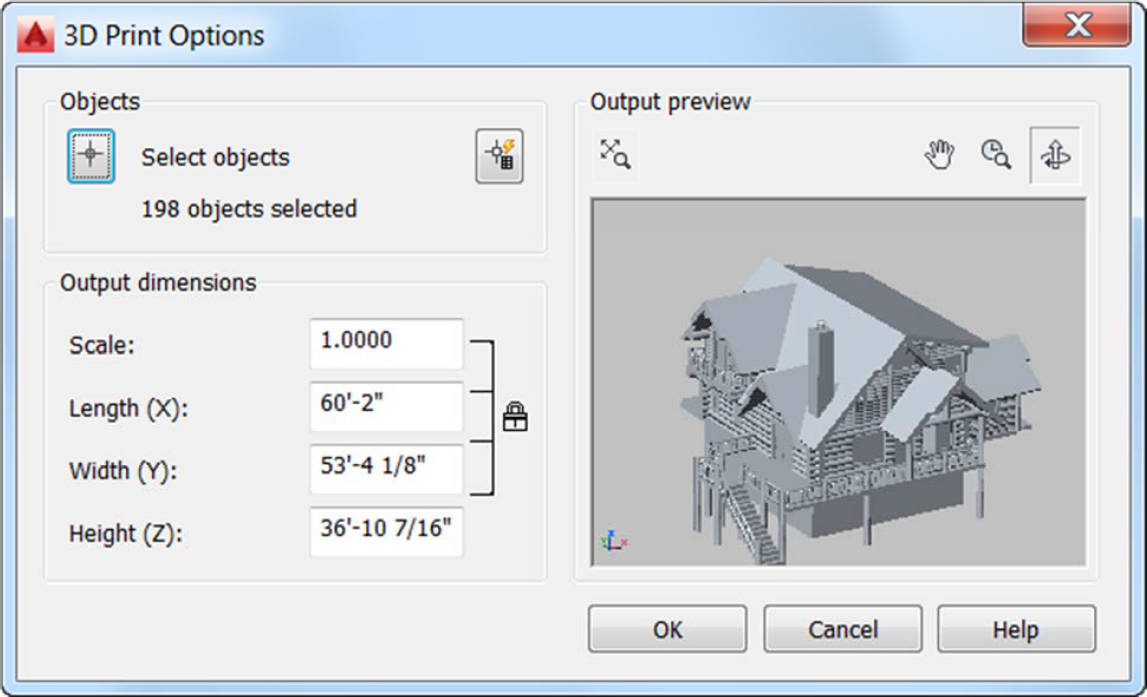

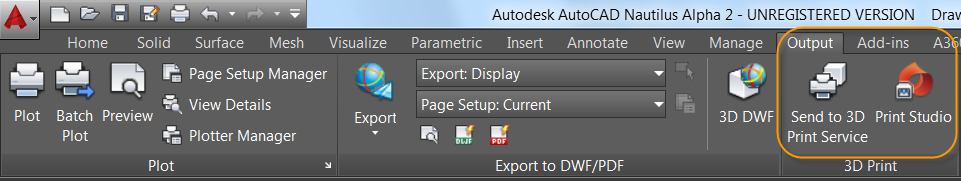

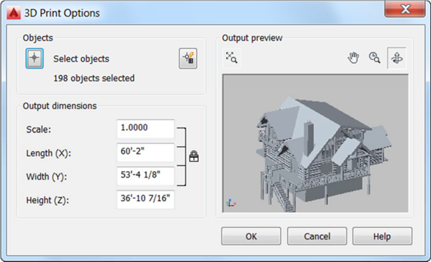

Nástroje 3D Print Service a Print Studio usnadňují přípravu pro tisk a tisk přímo ze známého prostředí AutoCADu.


AutoCAD 2017 - nastavení pro 3D tisk AutoCAD 2017 - nastavení pro 3D tisk

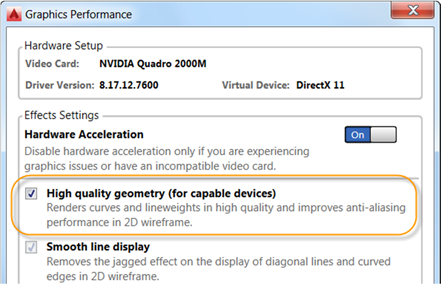

Vylepšená „hladká“ grafika je nyní ještě lepší, než v předchozí verzi. Vylepšení se týká i vzhledu tečkovaných čar. Místo zobrazení krátkých čárek konečně zobrazuje opravdu malé, kulaté tečky.


AutoCAD 2017 - vylepšení grafiky AutoCAD 2017 - vylepšení grafiky

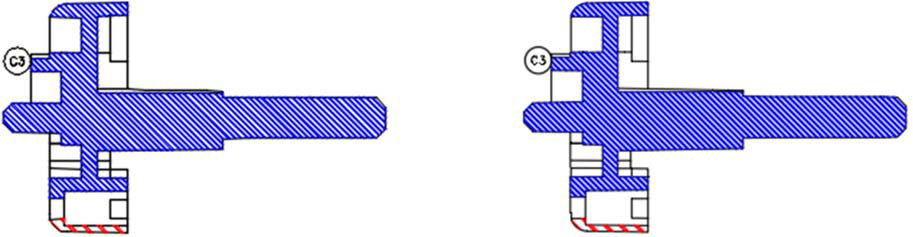

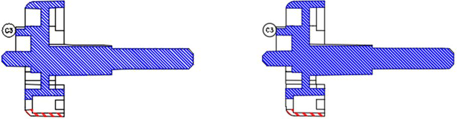

Zároveň i jemnější šrafování působí mnohem lepším, uceleným, dojmem.


AutoCAD 2017 - jemnější šrafování AutoCAD 2017 - jemnější šrafování

Co tedy říci závěrem? Novinky ve verzi 2017 jsou obecně o uživatelském pohodlí. Za výraznou novinku lze považovat osy a středové značky a za letošní úžasné překvapení považuji Import PDF. Můžeme se znovu těšit, čím nás Autodesk překvapí příště.
