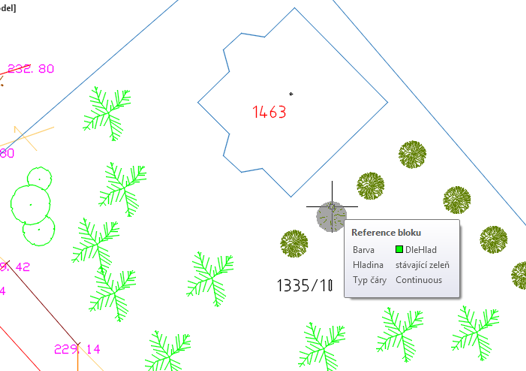

Petr K.: „V AutoCADu jsem si zkopíroval blok z výkresu od dodavatele a mám problém. Ač ho přesunu do své hladiny, nemá její barvu a dokonce, když ji vypnu, tak se nevypne a zůstane ve výkresu. Ale ve vlastnostech vidím, že v té hladině určitě je. Můžete mi pomoci?“
Umístění bloku do hladinyMilý Petře,
problém dokážete vyřešit doslova na pár kliknutí. Jedná se o poměrně častou záležitost. Jen krátce popíšu, jak problém vznikl. Když vytváříte blok, tak je jednou ze záludných drobností to, v jaké hladině máte objekty, ze kterých ho chcete dělat. Pokud máte původní objekty v hladině 0, tak blok, který z nich vytvoříte, půjde jednoduše přenášet z hladiny do hladiny. Se změnou hladiny převezme i její barvu, typ čáry, tloušťku čáry a hlavně – pokud hladinu vypnete, vypne se s ní. Pokud ovšem budou původní objekty v jiné hladině, můžete vytvořený blok přesouvat z hladiny do hladiny a čáry budou pořád vypadat stejně. V tomto případě se nebudou ani vypínat, vypnou se pouze s tou, ve které původně byly. A to je situace, kterou máme momentálně u vás. Pro opravu stačí dodatečně malý zásah v editoru bloků.

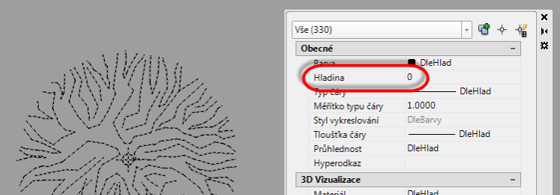

Otevřete si daný blok v editoru bloků, označte si všechny jeho objekty a změňte u nich, hladinu na 0.

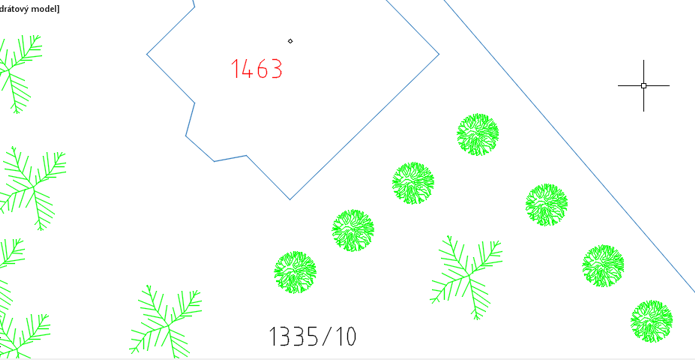

Umístění bloku do hladinyPoté zavřete editor bloků, uložte změny a vše by mělo být v pořádku.
Umístění bloku do hladiny
