František S.: „Dostal jsem od dodavatele bloky v AutoCADu, ale když se je snažím rozložit, objeví se v příkazovém řádku hláška, že není rozložitelný. Je nějaká možnost, jak jej přesto rozložit?“
Nerozložitelný blokMilý Františku,

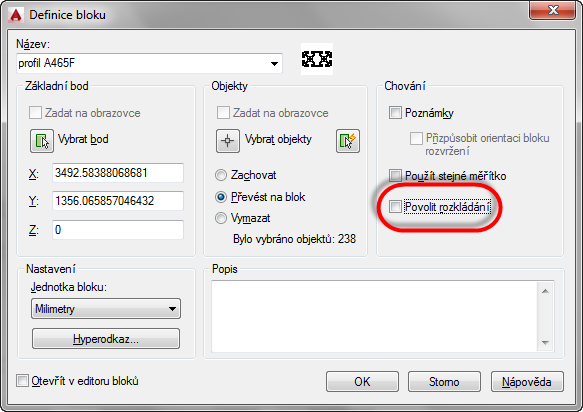

to je nejspíše způsobeno tím, že někdo opravdu nechtěl, aby se jeho bloky vytvořené v AutoCADu rozkládaly. Možná to nemusel být úmysl, ale mohlo to být jen opomenutí. Každopádně blok nelze snado rozložit, když při vytváření bloku v dialogu Definice bloku zůstane nezaškrtnutá volba Povolit rozkládání.

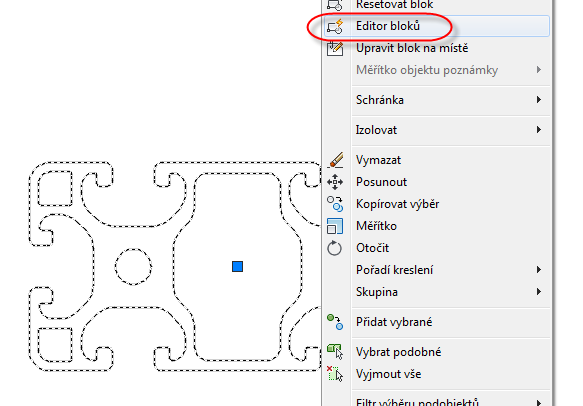

Dialog Definice blokuOprava je jednoduchá. Stačí, když se dostanete do Editoru bloků. Postup určitě znáte, jedna z možností je označit blok klepnutím levým tlačítkem myši, potom klepnout kamkoli pravým tlačítkem myši a v kontextovém menu zvolíte možnost Editor bloků. To by Vás mělo editace konkrétního bloku, který jste označil.
Otevření dialogu Editor blokůDále otevřeme okno Vlastnosti. Háček je ale v tom, že to nesmí být vlastnosti konkrétního objektu, ale jen dialogové okno Vlastnosti. Opět máte několik možností, ideální je kombinace Ctrl+1, ale nesmí to být jednička na numerické části klávesnice, nýbrž na alfanumerické (tj. jednička vlevo - blíže k Esc). Další možnost je označit nějaký objekt, třeba úsečku, otevřít její vlastnosti a dát Esc. Tím zrušíme označení objektu a zůstane nám otevřené okno Vlastnosti, ve kterém bude v horní části napsáno Žádný výběr.
Okno Vlastnosti

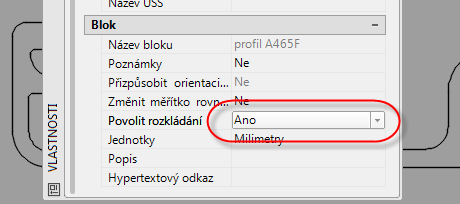

Potom již máte vyhráno, stačí se v dolní části okna Vlastnosti, pod položkou Blok, u volby Povolit rozkládání změnit nastavení Ne na Ano.
Volba Povolit rozkládání v okně VlastnostiZavřete Editor bloků, uložíte změny a nyní již jsou všechny exempláře (výskyty) tohoto bloku v tomto výkresu rozložitelné.
